Каталог Запасных частей

Бульдозер SHANTUI SD16

Раздел: Гидротрасформатор, трансмиссия и трубопровод

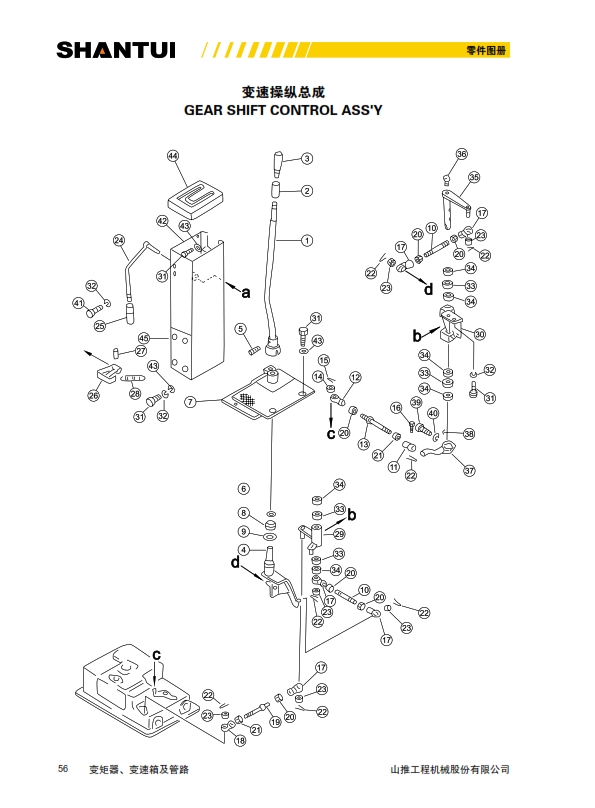

Узел: Механизм переключения КПП (стр 56-59)



1	16Y-25C-04000	Контрольный рычаг	1
2	09361-01460	Втулка	1
3	09304-01240	Ручка	1
4	16Y-25C-05000	Рычаг	1
5	04025-00532	Палец	1
6	04064-02012	Кольцо	1
7	16Y-25C-06000	Рычаг	1
8	GB304.5-GE20ES	Подшипник сферический	1
9	04065-03715	Кольцо	1
10	04248-31011	Рычаг	2
11	16Y-25-00003	Вилка	1
12	16Y-25-00004	Вилка	1
13	04248-31009	Рычаг	1
14	01641-21016	Шайба 10	1
15	04050-13020	Палец	1
16	04205-11030	Палец	1
17	04250-41056	Подшипник	5
18	04250-61056	Подшипник	1
19	04248-31013	Рычаг	1
20	01582-11008	Гайка M10*1.25	6
21	01508-21006	Гайка M10*1.25	2
22	04050-12018	Палец	7
23	01593-11008	Гайка M10*1.25	6
24	10Y-25B-07000	Рычаг	1
25	09305-00800	Ручка	1
26	16Y-25C-02000	Пластина стопорная	1
27	04025-00322	Палец	1
28	10Y-25-00001	Пружина	1
29	16Y-25-10000	Рычаг	1
30	16Y-25-09000	Скоба	1
31	01010-51230	Болт M12*30	14
32	01602-21236	Шайба 12	16
33	GB290-HK2012	Подшипник	4
34	06122-02004	Пыльник	6
35	16Y-25-08000	Рычаг	1
36	07021-01090	Пресс-масленка 90°M10*1	1
37	16Y-25-05000	Рычаг	1
38	04010-00519	Шпонка	1
39	01010-50830	Болт M8*30	1
40	01602-20825	Шайба 8	1
41	01010-51220	Болт M12*20	4
42	16Y-25C-01000	Крышка	1
43	01643-31232	Шайба 12	9
44	154-43-43110	Направляющая	1
45	16Y-25C-00001	Пластина	1
