Каталог Запасных частей

Бульдозер SHANTUI SD16

Раздел: Картер механизма поворота и бортовая передача

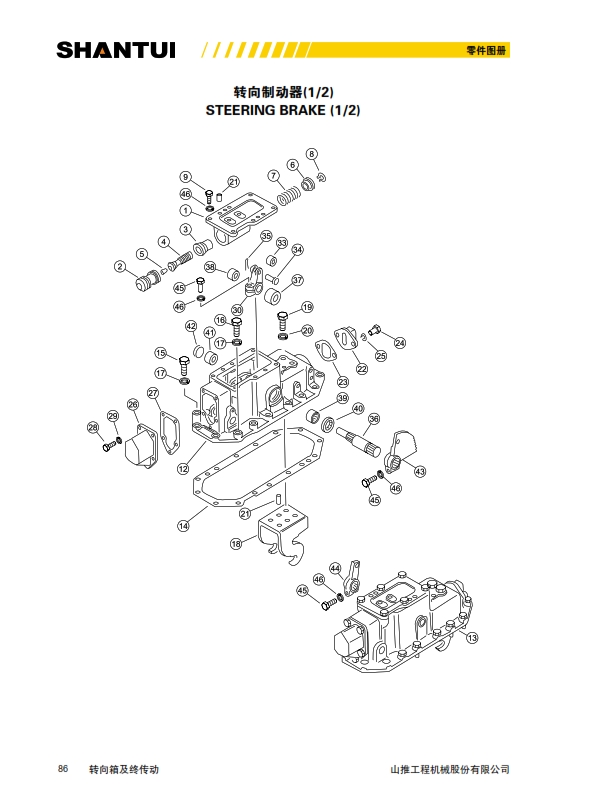

Узел: Тормоз муфты поворота 1 (стр 86-87)





1	16Y-17-00028	левый клапан	1
1	16Y-17-00010	правый клапан	1
2	16Y-17-00004	поршень	2
3	16Y-17-00007	втулка	2
4	16Y-17-00006	поршень	2
5	07043-70108	резьбовая заглушка	2
6	16Y-17-00009	гнездо пружины	2
7	16Y-17-00029	пружина	2
8	04064-02512	стопорное кольцо	2
9	01010-51230	Болт М12 * 30	12
12	16Y-17-00021	крышка правая	1
13	16Y-17-00022	крышка левая	1
14	16Y-17-00016	прокладка	2
15	01010-51455	Болт М14 * 55	28
16	01010-51445	Болт М14 * 45	2
17	01602-21442	Шайба 14	30
18	16Y-17-00011	кронштейн	2
19	01010-51645	Болт М16 * 25	8
20	01643-31645	Шайба 16	8
21	04020-01228	цилиндрический штифт	8

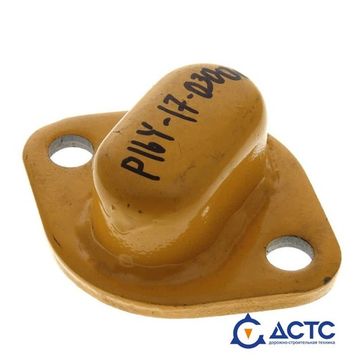

22	16Y-17-03000	задняя крышка	2
23	16Y-17-00012	прокладка	2
24	01010-51225	Болт М12 * 25	4
26	16Y-17-00001	крышка	2
27	16Y-17-00003	прокладка	2
28	01010-51025	Болт М10 * 25	10
29	01602-21030	Шайба 10	10
30	16Y-17-00014	рычаг	2
33	16Y-17-00031	ролик	2
34	04205-01645	цилиндрический штифт	2
35	04050-14028	шплинт	2
36	16Y-17-00017	вал	2
37	16Y-17-00015	втулка	2
38	16Y-17-00013	втулка	2
39	GB290-HK3520	игольчатый роликоподшипник со штампованным наружным кольцом	2
40	HG4/692-SD35*56*12	сальник	2
41	GB290-HK2516	игольчатый роликоподшипник со штампованным наружным кольцом	2
42	07046-23016	заглушка	2
43	10Y-26-06000	пластина	1
44	16Y-26-31000	рычаг	1
45	01010-51245	Болт М12 * 45	4
46	01602-21236	Шайба 12	26
